多功能会议室方案(会议厅视频会议厅报告厅学术讨论厅培训厅)


一、多功能会议室系统概述
  多功能会议室以其功能的多样性(如:会议厅,视频会议厅,报告厅,学术讨论厅,培训厅等),特别适合我国国情需要,并在这几年的时间得到迅速普及应用。在初期的建设投入上可能要高於单一功能的投资建设,并且从技术的角度上来看,对系统在设计和施工上都有一定的技术复杂度,尤其对用户方的使用也有一定的技术要求,这就需要一种技术来综合管理不同功能的A/V设备使其相互协调的工作,这种技术就是中央控制技术。

二、用户需求
  整个系统要高效率的完成会议室任务,结合各个系统,充分发挥各个系统的功能,实现现代化的会议、教学、培训、学术讨论。
(一)多媒体显示系统:
  多媒体显示系统由高亮度、高分辨率的液晶投影机和电动屏幕构成;完成对各种图文信息的大屏幕显示。由於会议室面积较大,为了各个位置的人都能够更清楚的观看,整个系统设计了2套投影机显示系统。
(二)A/V系统:
  A/V系统由4台计算机、摄像机、DVD、VCR(录像机)、MD机、实物展台、调音台、话筒、功放、音箱、数字硬盘录像机等A/V设备构成。完成对各种图文信息(包括各种软体的使用、DVD/CD碟片、录像带、各种实物、声音)的播放功能;实现多功能厅的现场扩音、播音,配合大屏幕投影系统,提供优良的视听效果。并且通过数字硬盘录像机,能够将整个过程记录在硬盘录像机中。
(三)会议室环境系统:
  会议室环境系统由会议室的灯光(包括白炽灯、日光灯)、窗帘等设备构成;完成对整个会议室环境、气氛的改变,以自动适应当前的需要;譬如播放DVD时,灯光会自动变暗,窗帘自动关闭。
(四)智能型多媒体中央控制系统:
  采用目前国内档次最高、技术最成熟、功能最齐全,用途最广的XW(讯维)中央控制系统,实现多媒体电教室各种电子设备的集中控制。
·要求操作简单、人性化、智能化;
·要求整个系统可靠性高;
·尽量多的体现出各种设备的卓越功能,让所有设备工作在最佳状态,发挥设备的最大功效;
·能够控制DVD、录像机、MD 进行播放、停止、暂停等功能;
·能够控制投影机,进行开/关机、输入切换等功能,并能够控制电动吊架、屏幕,实现上升、停
     止、下降等功能;
·能够控制实物展台进行放大、缩小等功能;
·能够控制音量,进行音量大小的调节功能;
·能够控制A/V矩阵、VGA矩阵,实现音视频、VGA信号自动切换控制功能;
·能够控制房间的灯光和窗帘,自动适应当前的需要。
(五)多功能会议室设备清单:
整个系统的设备清单(含控制方式分析)如下:



用户设备名称数量单位受控方式XW控制设备
投影机2RS232主机上的RS232接口
电动吊架2Relay(继电器)XW-8
电动屏幕2Relay(继电器)XW-8
计算机8控制图像切换控制投影机进行图像切换
影碟机1IR(红外)IR
录像机1IR(红外)IR
卡座1IR(红外)IR
MD机1IR(红外)IR
实物展台1IR(红外)IR
摄像机2IR/RS232IR/RS232
外接视频1无需控制
话筒8无需控制
调音台1无需控制
功放1控制音量xw-VOL
音箱2无需控制
预留视频接口4控制图像切换控制A/V矩阵进行图像切换
预留电脑接口4控制图像切换控制VGA矩阵进行图像切换
A/V矩阵1RS232主机上的RS232接口
VGA矩阵1RS232主机上的RS232接口
日光灯2Relay(继电器)XW-8
窗帘1Relay(继电器)XW-8




三、产品清单
1、根据上述情况,列出XW讯维中央控制设备清单及说明:



型号描述数量说明
XW-AV中央控制主机1中央控制信号处理
ST-9606"无线彩色触摸1含ST-DC充电电源;用於主席台的操作
RFGW双向无线接收器1接收ST-960的控制指令,传送给主机
XW-88路强电继电器2控制电动吊架、屏幕、设备电源、日光灯
xw0804VGA矩阵1电脑信号切换
AV0804AV矩阵1音视频信号切换
XW-VOL音量控制器1控制功放音量
XW-win电脑控制软件1控制软件
IR红外发射棒8控制红外设备,如DVD/录像机/实物展台

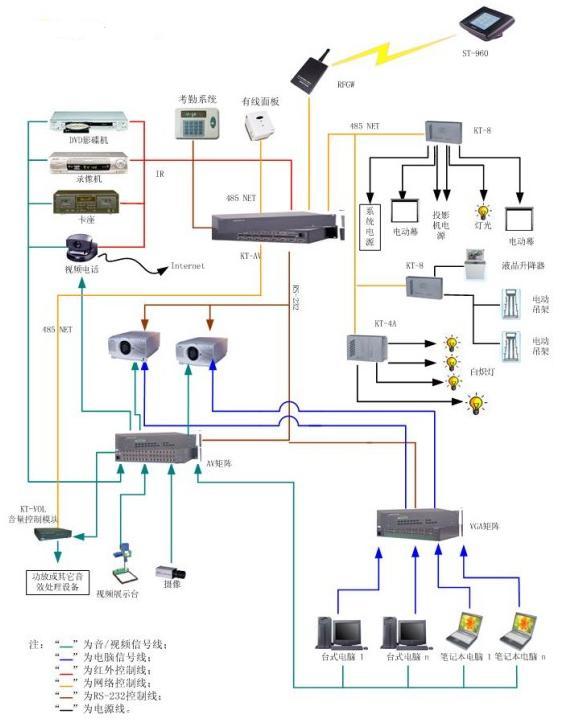

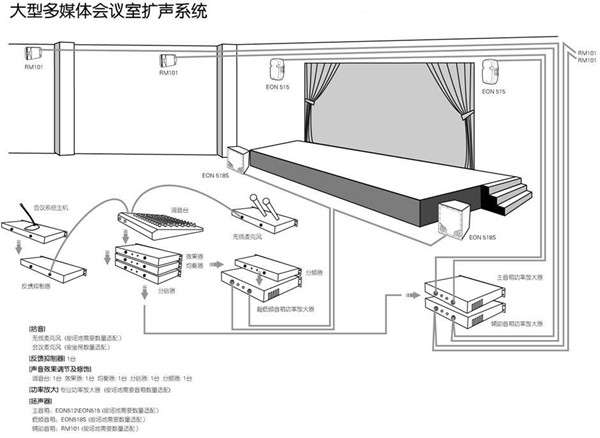

四、多功能会议室系统示意图


五、功能描述
通过安装以上讯维中央控制系统,能够轻松的实现智能化、人性化的控制:
1、多媒体显示系统的控制:
·通过主机後的RS232串口,控制投影机的所有功能,如开/关机、对视频图像、计算机图像的切换等;并且能够自动实现关联动作,如关闭系统时,自动将投影机关闭;
·通过XW-8(8路强电继电器),控制电动吊架和屏幕的上升、下降、停止;并且能够自动实现关联动作,如投影机开时,电动吊架和屏幕自动下降,投影机关时电动吊架和屏幕自动上升;
·可以利用XW-win软件的视频预览功能,在将视频经投影机投出到屏幕之前,确认播放的视频图像就是所需要的视频图像。
2、实现A/V系统的控制:
·通过主机後的RS232串口,控制VGA/RGB矩阵(A/V矩阵)自动选择计算机的图像输出到投影机,并且投影机自动切换到VGA输入;
·通过主机後的IR(红外)控制口和IR(红外发射棒),控制DVD(录像机、MD、实物展台)的所有动作,如播放、暂停、停止等功能;并且可以自动将DVD(录影机、MD)的图像切换到投影机,投影机自动选择视频输入,自动将DVD(录影机、MD、实物展台)的声音切换到功放;
·通过XW-VOL音量控制器,控制功放输出音量的大小。
3、实现会议室环境系统的控制:
·通过XW-8(8路强电继电器),控制日光灯的开关,并且能够设置多种灯光模式预设(如会议模式、A/V模式、培训模式等等),使得灯光迎合各种的场合需要。
·通过XW-8(8路强电继电器),控制窗帘的开/合,迎合各种场合的需要;
·通过XW-8(8路强电继电器),控制投影机、A/V设备的设备电源,实现电源的自动、节能管理,而且可以更好的保护设备,如系统会在投影机关机後预留足够的时间给投影机散热,然後才自动断开投影机的电源;该系统配置了1个触摸屏(ST-960),方便客户使用:控制室操作人员使用XW-win,可实现所有设备的控制;主席台上使用ST-960操作,完成一些简单的控制操作。
